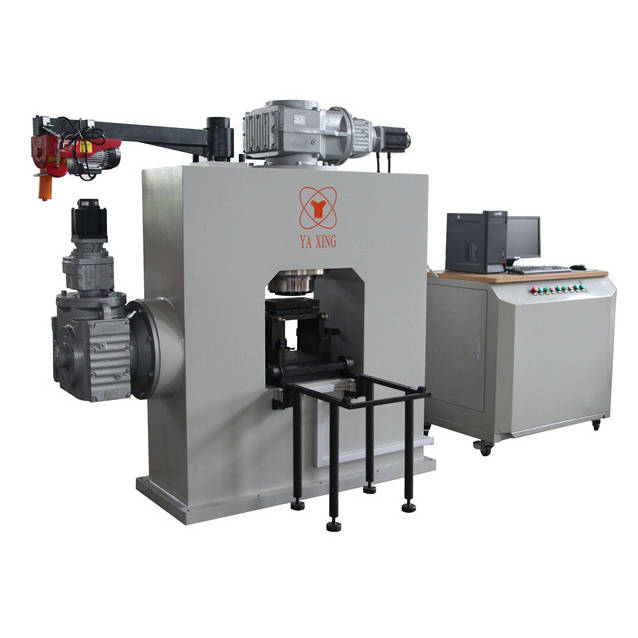

YZS系列微机控制岩石节理直剪渗流耦合试验系统
产品简介 / introduce
本系统采用进口伺服电机滚珠丝杆减速机和电液伺服驱动技术、传感器技术、计算机技术和机械精加工技术开发而成的，主要用于岩石节理渗流一剪切耦合试验。它由主机（垂直和水平加载均采用电液伺服加载）多通道闭环测控系统（含垂直和水平压力传感器、高精度位移传感器6只）渗流调节系统（含气压与水箱、压强和流量传感器）电源保障系统（用于流变试验）计算机控制和数据处理系统、辅助装置（提升装置、夹具）等组成，系统整体结构美观紧凑、功能齐全、操作方便。
主要技术指标 / technology
1、垂直加载部分：
1）较大垂直荷载：600kN；
2）垂直荷载测量精度：示值的±1%；
3）作动器较大行程：100mm；
4）位移传感器量程：10mm，4支；
5）位移传感器测量准确度：0.003mm；
6）加载移动速度：0.01-50mm/min。
2、水平加载部分：
1）较大水平荷载：600kN；
2）水平荷载测量精度：示值的±1%；
3）较大行程：100mm；
4）位移传感器量程：25mm，2支；
5）位移传感器测量准确度：0.04mm；
6）加载移动速度：0.01-50mm/min。
3、渗流调压系统：
1）较大水压力（渗透压力）：3MPa；
2）渗透压力测量精度：示值的±0.3％FS；
3）渗透压力稳压精度：示值的±1％FS；
4）渗透压力稳压时间：10天。
4、渗透试验密封剪切盒：
1）一面流剪切盒净空尺寸：200mm（渗流方向）×100mm（渗流宽度）×100mm（高度）；由净空尺寸相同的上下盒组成；
2）辐射流剪切盒净空尺寸：Φ300mm×150mm或Φ200×100mm（高度）；由净空尺寸相同的上下盒组成；
3）上下剪切盒剪切位移达到沿渗流方向试件长度的10%，仍能保持剪切盒密封；
4）集水计量装置：在进水口和出水口分别设置流量测量装置，有计算机接口的电子天平，可放心测量不同水压下的流量；
5、软件：满足试验控制和数据采集处理功能的软件，界面友好，易于理解，并有一定的开放度，可以在软件上增加数据采集通道和试验程序；
6、主机尺寸（长×宽×高）：1750×900×800（mm）；电源总功率（380V×50Hz）：7.5KW；设备全重：6.5吨。
