产品简介 / introduce

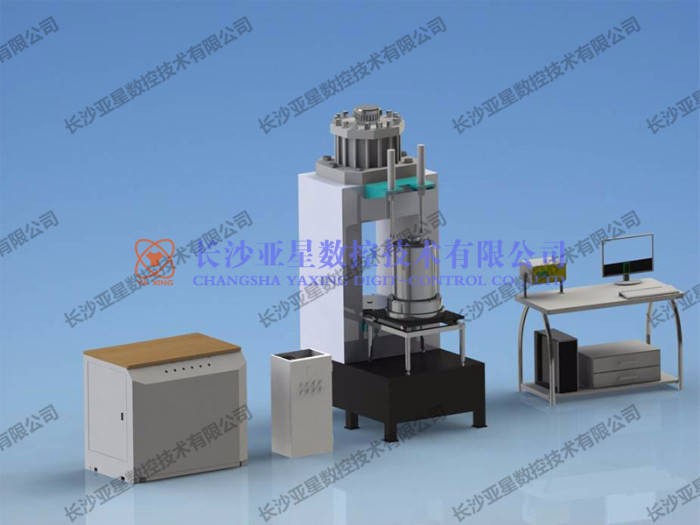

本机主要用于岩石三轴动静试验,由门框式主机(含三轴压力室)、电液伺服加载系统(伺服油源、轴向伺服油缸、围压及孔压(渗流)伺服增压系统装置)、温度控制系统、测量控制系统、电气控制拖动系统与计算机控制和数据采集系统等部分组成。
依托的标准:
1、JJG 139-2014《拉力、压力和万能试验机检定规程》
2、GB/T2611《试验机通用技术要求》
3、GB/T50266《工程岩体试验方法标准》
4、GB/T23561.10《煤和岩石物理力学性质测定方法煤和岩石抗拉强度测定方法》
功能特点:
1、可进行岩石和混凝土在单、三轴条件下的各类静动力学、蠕变试验和高温高压力学性能试验。
2、可进行岩石或混凝土单轴变形与抗压试验(恒载和循环荷载)、三轴试验(抗压强度试验、全应力应变试验、循环加载试验)和拉伸试验(巴西劈裂试验)等。
3、可进行岩石单轴和三轴渗流试验、温度变化下抗压与变形、 强度等试验。
4、可测得岩石或混凝土单轴和三轴抗压强度、残余强度、弹模、泊松比、抗拉强度等特征参数。
主要技术指标 / technology
1.主机为龙门框架结构,刚度18GN/m;钢化玻璃安全保护窗口.
2.加载系统采用刚性随动加载框架结构,试样尺寸:50x100mm/75X150mm/100X200mm。
3.围压:120MPa、分辨率:0.01MPa、控制精度:1%,智能声控提升对接系统。
4.油缸:采用静压支撑结构最大载荷2000KN,动态最大力500KN,频率0.1-10Hz,振幅±3.5mm。
活塞行程250mm、上下压板尺寸 Φ250m、正面两立柱净距600mm、调整垫块Φ250m。
5.岩石变形测量系统:轴向最大变形0-8mm、径向最大变形0-4mm;测量分辨力:0.0001mm;测量精度:±1%;速度控制范围0.01mm-50mm/min。
6.最大轴向力:2000KN,分辨率20N,精度:≤±0.5%,系统回油油液能够快速响应。
7.控制器一套:采用全数字伺服测控器、采集频率10KHz,最大试验频率500Hz、传递速率100-1000μs、isi扩展通道3个,分辨率:±1/250000。
8.专用软件一套,可编程。
9.试验过程:载荷,位移控制恒压,恒定速率加载,加载速率0.01-1KN/s,载荷和位移具有参数设定和超限保护功能,可实现任意波形加载,同步控制,工作频率0.01-10Hz振幅±3.5mm。
10.伺服阀:采用伺服阀,电磁比例控制流量D633-80L/min;静音伺服油源伺服油压:30MPa,流量:120L/min;噪音水平:63分贝(静音型)。
11.孔隙水系统:系统压力60MPa,采用伺服控制。
12.高低温系统:—50℃——250℃。波动度±0.2℃。
13.动态疲劳系统:最大力500KN,频率:0.1-10Hz、振幅±3.5mm.
14.油液清洁度高压过滤精度5μm低压过滤精度50μm过温过热安全保护液位等信息一站式监查包括液压泵,电机,变频器蓄能器,溢流阀。
15.荷载控制方式包括流量控制、阶梯压力控制、恒压控制、位移控制。
16.具有安全保护功能,可实时监测系统液体压力、当压力超过预警值后,保护装置会自动开启,确保整个装置和人员安全。
17.可预留:8通道声发射、超声波、气体渗流等接口。
