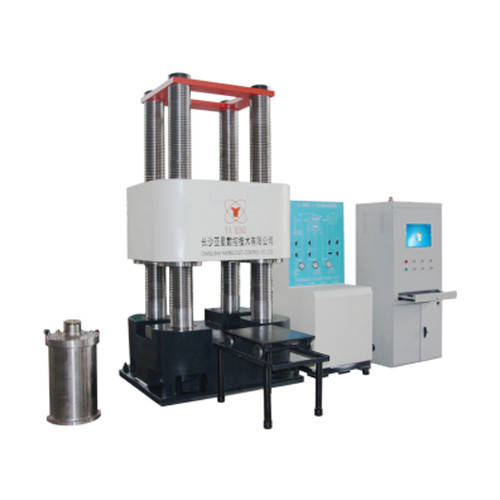

TYSZ-5000粗粒土大型高压三轴试验机

​本机采用电液伺服加载技术、传感器技术、电子控制技术、计算机控制和数据处理技术开发的,能按应力、应变两种控制方式进行轴向加载,并可以实现围压、孔隙压的伺服控制(增压、卸压等),自动采集轴向荷载、围压、孔隙水压力、反压、轴向位移,数据采集步长可根据轴向应变自动调节,试验过程由微机实时控制,能自动计算、绘图(应力应变图、摩尔园、应力路径等),根据试验资料采用E~µ模型(邓肯-张模型)自动计算八大参数及图形。可进行轴向应力、轴向应变、围压、孔隙水压、反压、试样体积变化、固结排水量等参数的自动测试和输出。结构形式
订购热线:0731-85221080
在线咨询

产品简介 / introduce

本机采用电液伺服加载技术、传感器技术、电子控制技术、计算机控制和数据处理技术开发的,能按应力、应变两种控制方式进行轴向加载,并可以实现围压、孔隙压的伺服控制(增压、卸压等),自动采集轴向荷载、围压、孔隙水压力、反压、轴向位移,数据采集步长可根据轴向应变自动调节,试验过程由微机实时控制,能自动计算、绘图(应力应变图、摩尔园、应力路径等),根据试验资料采用E~µ模型(邓肯-张模型)自动计算八大参数及图形。可进行轴向应力、轴向应变、围压、孔隙水压、反压、试样体积变化、固结排水量等参数的自动测试和输出。结构形式采用四柱式,具有行程大,操作方便,式样美观的优点。是国内目前功能齐全、自动化程度最高的土工大三轴试验设备。

主要技术指标 / technology

1、主机设计是采用刚性四立柱式结构,系统最大承载5000kN;加载钢架变形10MN/mm

2、粗粒土试样尺寸:Ф500×1000mm

3、载荷传感器精度:±0.5%F.S

4、压力室耐压不小于 6MPa

5、周围压力:0.1~6.0MPa,孔隙压力:-0.1~6.0MPa,反压压力:0~2.0MPa

6、压力分辨率:0.001MPa, 压力控制精度:±0.5%F.S

7、最大轴向行程:300mm(油缸)

8、光栅位移计量程:0~300mm,精度:0.3%F.S,分辨率:0.001mm

9、应变式轴向剪切速度:0.01mm/min~3.0mm/min

10、体变管容积:≧20000ml,分辨率:0.2ml

11、系统使用油源:N46号抗磨液压油;油源压力:0~21MPa(可调),流量:4~10L/min;

12、可进行轴向应力、轴向应变、围压、孔隙水压、试样体积变化、固结排水量等参数的自动测试和输出,并配备便携式数据分析系统

配置清单 / Configuration list

序号部件名称及型号数量(套)品牌及厂家备注
1主机1长沙亚星数控技术四立柱式结构
自平衡压力室1长沙亚星数控技术试件尺寸:Ф500×1000mm
前后导轨1长沙亚星数控技术
吊装机构1长沙亚星数控技术可吊3吨重物
2电液伺服加载系统
轴向加载油缸1长沙亚星数控技术出力范围0-5000KN
电液伺服油源1长沙亚星数控技术含油箱,集成块,3套伺服电机油泵机组管路,3只进口意大利ATOS伺服阀,油冷却装置
围压孔隙压伺服
     增压系统
1长沙亚星数控技术2只油水作动器(增压器)容积120升,全伺服控制
3测量控制系统1长沙亚星数控技术含轴向主应力、反压、孔隙压、围压等控制单元及其他辅助控制单
全数字闭环
     控制仪
1长沙亚星数控技术有3个伺服阀控制通道,9个A/D传感器通道,可控制轴向、围压、孔隙压、反压、变形、位移
竖向力传感器1宁波镇海传感器厂0-5000kN,精度:±0.3%F.S
围压力孔隙压传感器2宁波镇海传感器厂高压0-6Mpa,精度:±0.3%F.S
反压力传感器1宁波镇海传感器厂0-2Mpa,精度:±0.3%F.S
体变传感器2宁波镇海传感器厂能进行大量程(20升)测试,精度为2.5ml;能进行小量程(1.5升)的测试,精度为 1ml;
轴向位移传感器(光栅位移计)1上海铭控0-300mm,精度0.00001mm,
     精度为±0.3%F.S
4计算机数据采集和处理系统
计算机1联想I5处理器/16GB  DDR4-2666MHz/1TB 固态盘/ /21显示器;
打印机1惠普激光打印机
数据处理软件1长沙亚星数控技术Windows7/10下运行
5附件
合格证1份
说明书1份
