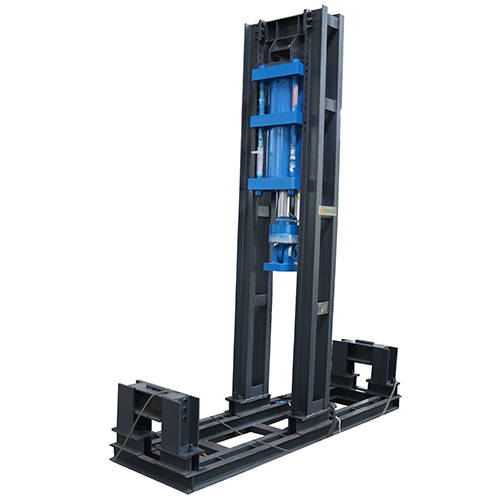

WDHJS-500电液伺服结构试验系统

本设备是依据《试验机通用技术要求GB/T 2611-2007》、《拉力、压力和万能试验机(检定规程)JJG 139-1999》标准。由框架主机、电液伺服加载系统、测量控制系统、计算机控制与数据采集系统组成,能自动连续平稳加载、自动保载、自动采集数据、储存、绘制曲线、自动打印试验报告,实现控制系统与外部数据采集系统进行同步采集的功能要求,是一种功能强大、使用方便、技术先进的结构试验机。
订购热线:0731-85221080
在线咨询

产品简介 / introduce

本设备是依据《试验机通用技术要求GB/T 2611-2007》、《拉力、压力和万能试验机(检定规程)JJG 139-1999》标准。由框架主机、电液伺服加载系统、测量控制系统、计算机控制与数据采集系统组成,能自动连续平稳加载、自动保载、自动采集数据、储存、绘制曲线、自动打印试验报告,实现控制系统与外部数据采集系统进行同步采集的功能要求,是一种功能强大、使用方便、技术先进的结构试验机。

★特征

1、全电液伺服驱动式,力、位移可闭环控制并可无冲击平滑切换。

2、静音式油源;低噪音;高可靠性

3、软件:可自动生成力-位移,力-变形,时间-位移曲线并动态显示,界面友好,人机交互式。并可将数据导入Excel和Word文档进行后处理。

★正常工作环境条件

1、试验机使用环境应干净、防尘,符合计算机使用环境要求。

2、实验室应有50HZ的380V、220V两种交流电源,电压波动范围不超过额定电压的10%。

3、实验室应配备有稳压电源和不间断电源。

4、实验室设备安装地面应水平,而且应有能承受不低于试验系统重量三倍的承受能力。

5、环境温度应保证在0—30℃,环境相对湿度不超过85%。

6、实验室应无振动、无明显电磁干扰、无腐蚀性介质。

7、试验系统框架根据用户的现有工作场地与用户协商后安置固定,但除满足正常工作外,系统加载框架四周应留有2米左右的作业空间,试验系统框架的正面应更开阔一些,如图2所示。

8、本试验系统安装时根据用户实际情况,将伺服油源与主机、控制系统分开放置,减少环境污染,减少噪音和电网干扰。

9、用户自备原厂整桶封装的32号汽轮机液压油。

10、试验室应具备5000kg以上的行吊能力,并应配有地面叉车、手动起吊葫芦、通用扳手、紧固件工具等。

11、试验室应有独立、良好的符合弱电控制抗干扰要求的底线。

12、独立的试验测控工作站室内有铺设抗静电的地板、墙壁。

主要技术指标 / technology

1、加载框架

1.1、承载力:500kN

1.2、高度(长*宽*高):2500*700*3000mm

1.3、提供详细的有限元分析报告配备钢筋混凝土简支梁试件加载辅具:弯曲支座:固定端铰支座和滑动端铰支座一套,支墩:400mm*400mm,分配梁:1500mm,承载力 500kN,

2、 50 吨电液伺服作动器。

2.1、 50 吨电液伺服作动器使用进口密封件。

2.2、作动器包括作动器本体、可拆卸前后高精度球铰、内置式磁致伸缩位移传感器、轮辐式高精度负荷传感器和相应的连接件。

2.3、作动器最大试验推力:500kN

2.4、试验力测量范围与精度:4%--100%FS,示值的±1%

2.5、作动器行程:±100mm,位移分辨率:0.01mm,位移测量精度:0.1%FS

2.6、采用美国进口 MOOG 伺服阀

3、 3L/min 电液伺服油源

3.1、采用低噪音高压齿轮泵,配有高压滤油器、安全阀和电磁溢流阀,保证液压系统安全工作。

3.2、带有 4 根长度为 5 米的与作动器连接的高压软管,作动器带有进口自密封快换接头。

3.3、配备风冷系统,作动器可同时带载连续工作大于 8 小时。

4、 POP-PI 通道控制器。

4.1、控制器采用工控计算机直接插卡式控制器,不得采用上下位微机控制器,防止因通讯连接不可靠引起的作动器失控损坏试样而导致危险。

4.2、可实现作动器的力、位移电液伺服闭环控制加载。

4.3、系统在全程闭环控制状态下,应具备力控、位移控制等多种控制功能,并且在试验过程中应能够实现所有控制方式以及控制速率的任意无冲击平滑切换。

4.4、控制系统的主要参数(荷载、位移等)应能通过模拟输出或数字输出等形式将系统信号传输给外部数据采集系统,实现控制系统与外部数据采集系统进行同步采集的功能要求。

5、数据采集系统。

5.1、配备数据采集系统,19 测点静态应变测试和 1 测点力测试,双 LED 显示测量值

5.2、配备测量用传感器一套

5.3、数字式位移传感器 5 只,行程 100mm

5.4、仪表架 5 个,高度 1.2 米,高度可调磁力表座 5 只

5.5、裂纹显微镜 2 只,数字式万用表 1 只,3mm 丝栅变片、5mm丝栅应变片及 50mm 丝栅应变片各 200 片。

配置清单 / Configuration list

序号名称数量备注
主机1台
加载框架1个承载力500KN,高度(长*宽*高):2500*700*3000mm
加载辅具1套承载力500KN,弯曲支座:固定端铰支座和滑动端铰支座各一套,支墩:400*400mm,分配梁:1500mm
作动器1只试验推力:500KN,测量范围: 4%-100%FS, 精度:±1%
电液伺服加载系统1套
电液伺服油源1台美国MOOG电液伺服阀2个,进口密封件,含空气冷却器
测量控制系统1台
拉伸式位移传感器1只行程±100mm,精度0.1%FS
轮辐式负荷位移传感器1只行程±100mm,精度0.1%FS
数字位移传感器5只0-100mm(RS-100)
多通道闭环测控仪1套板卡1块
计算机控制与数据采集系统

微机1台台湾研华工业控制机,英特尔酷睿i5处理器/4G内存/500G硬盘/DVD/液晶显示器
打印机1台惠普1007(A4)激光打印机
数据采集系统1套双LED显示
裂纹显微镜2只
数字式万用表1只
丝栅应变片600片3mm、5mm、50mm各200片
附件

说明书1份
合格证1份
