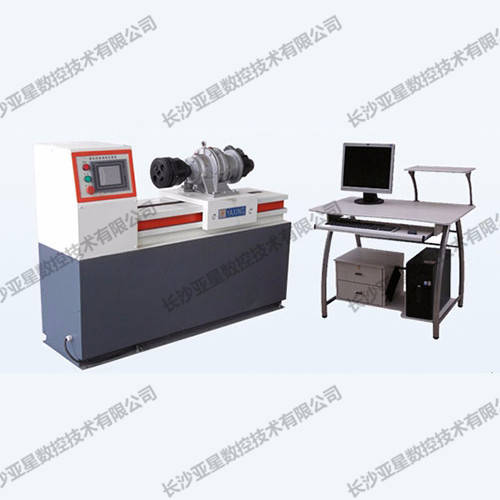

产品简介 / introduce
本系列产品主要用于对金属材料或非金属材料进行扭转强度试验,亦适合零部件,构件抗扭试验。
本机加荷系统采用伺服电机和摆线针轮减速机传动,扭矩和转角测量采用高精度扭矩传感器和容栅式转角传感器测量。然后输入控制仪表,并通过上位机进行数据处理,能完成扭转力值和扭转角自动跟踪测量和加荷速率指示及峰值保持等功能。试验数据自动处理和显示,并打印出试验日期、编号、材质、扭转、强度等符合国家标准的试验报告。
本机精度高,稳定性好,质量可靠,操作方便,是航空航天、建材交通、电线电缆、科研院所、大专院校必备的测试仪器。
主要技术指标 / technology
型号规格 WNJ-100 WNJ-200 WNJ-500 WNJ-1000 WNJ-2000 WNJ-5000
扭转测量范围 5-100 N.m 10-200 N.m 25-500 N.m 100-1000 N.m 200-2000 N.m 500-5000 N.m
扭转测量相对误差 ±1%
扭转角测量范围 0-360 º
扭转角测量相对误差 ±1%
夹头间较大距离 500MM 500MM 500MM 600MM 600MM 650MM
加荷速度 6-360 º/MM
夹持试样尺寸 6-12MM
电源功率 0.5KW(3相) 0.5KW(3相)
外形尺寸 820×500×1460MM 820×500×1700MM
重量 400KG 450KG 500KG 530KG 1000KG
