产品简介 / introduce

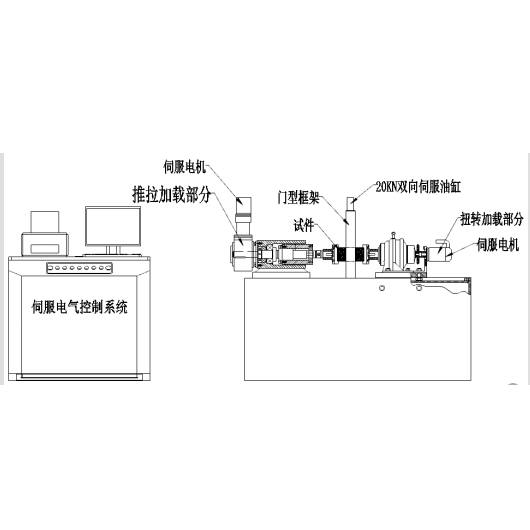

本试验系统是依据交通运输部相关标准,采用传感器技术、伺服电机减速机传动技术、计算机信息处理技术开发的,用于沥青混合料层间力学性能试验设备,系统由主机、测量控制部分、计算机控制和数据处理系统等组成,操作方便、结构紧凑、试样美观,是国内首创的用于沥青混合料层间粘结性能指标的测试、高精度试验设备。同时具有专用拉伸仪、直剪试验仪、扭剪试验仪的所有功能。
依据的标准:
1) 拉力、压力万能机JJG 139-1999;
2) 试验机通用技术标准JJG 139-2014。
功能:
1)沥青路面层间抗剪性能试验;
2)沥青路面层间抗扭性能试验;
3)沥青路面层间拉伸强度试验。
主要技术指标 / technology
1、 直剪与拉伸速度:0.01~50mm/min,无级调速;
2、 扭剪:最大扭矩100N.M
3、 位移传感器:量程0~50mm,精度:0.04mm;
4、 负荷压力传感器:0~ 100KN,精度:0.05%FS;
5、 控制器:扭转传感器:100N.M
6、 垂直加载范围:0.1~2Mpa;
7、 试件尺寸:Φ100×200mm。
配置清单 / Configuration list
序号 | 名称 | 数量 | 备注 |
一 | 主机 | 1台 | 伺服电机(无级调速)驱动水平拉扭加载 |
① | 剪切试模上、下两层 | 1只 | Φ100×200mm,可调 |
② | 扭剪试验夹具 | 1套 | |
二 | 垂直伺服加载系统 | ||
① | 加载框架 | 1套 | |
② | 加载伺服油缸 | 1套 | |
③ | 伺服油源 | 1套 | |
三 | 测量部分 | ||
① | 闭环测控仪 | 1台 | 含电源线及控制线 |
② | 数显位移传感器及联线 | 2套 | 0-50mm、0-25mm各1套,精度0.04mm |
③ | 拉压力传感器及联线 | 1套 | 0-100KN,0.1%FS |
四 | 计算机控制和处理系统 | ||
① | 计算机 | 1台 | |
② | 打印机 | 1台 | |
③ | 控制和处理软件 | 1套 | |
五 | 附件 | ||
① | 说明书 | 1份 | |
② | 合格证 | 1份 |
