产品简介 / introduce

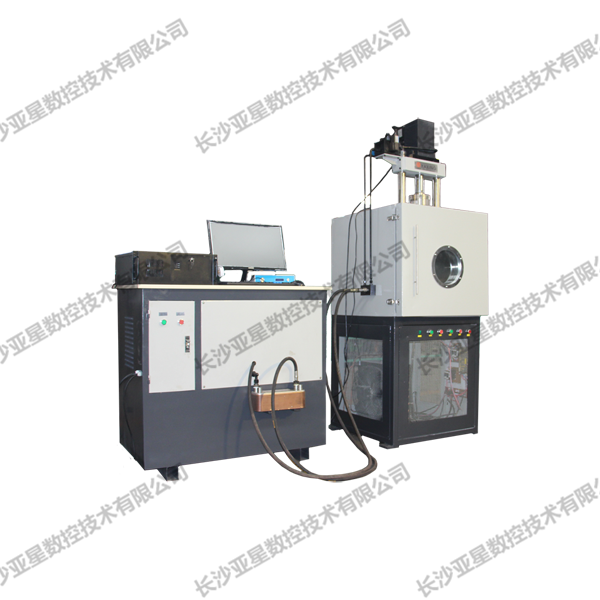

本系统是参照国外动态材料试验机的主要性能,结合道路工程材料发展的趋势,利用电液伺服驱动和控制技术、传感器技术、电子技术、计算机处理技术,采用全中文界面编制的软件系统开发的新一代动态性能试验设备,可进行沥青混合料间接拉伸(劈裂)疲劳试验、四点小梁弯曲疲劳试验,适用于确定沥青路面道路的性能和沥青混合料配合比设计。
本系统由加载主机(含伺服油源)、环境箱、夹具、多通道闭环测控系统、微机及打印机(含数据处理软件)等部分组成。
符合的标准:
1)《水工沥青混凝土试验规程DL/T5362-2006》
2)《公路工程沥青及沥青混合料试验规程JTG E20-2011》
3)《金属材料疲劳试验轴向力控制方法GB/T 3075-2008》
4)《公路沥青路面设计规范JTG D50-2017》
主要技术指标 / technology
1、 动载出力:0~20KN;静载出力:0~25KN。
2、 频率范围:0~10Hz;
3、 测控系统采集速度:100Hz;
4、 压力传感器:量程0~30KN,0-2KN各1只,精度0.1%FS;
5、 主机尺寸(H×D×W):185×88×60 cm;
6、 伺服油源功率:7.5KW;
尺寸(H×D×W):81×40×70cm。
7、 环境箱:-30~60℃。
配置清单 / Configuration list
序号 | 名称 | 数量 | 备注 |
一 | 主机 | 1台 | 上、下反力框架 |
① | 劈裂夹具 | 1套 | 试件尺寸:Φ101.6×63mm |
② | 四点弯曲实验夹具 | 1套 | 试件尺寸:250×40×40mm |
③ | 环境箱 | 1只 | -30℃-60℃ |
二 | 电液伺服加载系统 | 1套 | |
① | 伺服油源 | 1台 | |
② | 伺服双向作动器 | 1台 | |
三 | 闭环测控系统 | 1套 | |
① | 闭环测控仪 | 1只 | |
② | 位移传感器 | 1只 | LVDT位移传感器,行程0-50mm |
③ | 压力传感器 | 1只 | 轮幅式,0-30KN,精度0.1%F.S |
1只 | S型,0-2KN,精度为0.1%FS | ||
四 | 计算机采集与处理系统 | ||
① | 微机 | 1台 | 联想台式机,英特尔酷睿I5处理器/8G内存/1T硬盘/DVD刻录机/液晶显示器; |
② | 打印机 | 1台 | 激光打印机; |
③ | 数据采集和处理软件 | 1套 | Windows 中文平台下运行 |
四 | 说明书 | 1份 | |
五 | 合格证 | 1份 |
