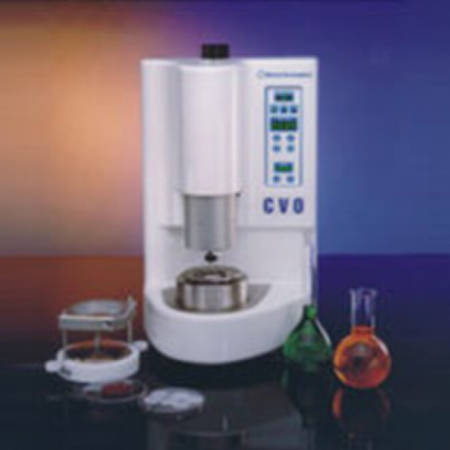

产品简介 / introduce
本设备是依据JTG E20-2011 T0628、ASTM P246、AASHTO T315-09实验要求研制生产的一款确定沥青抵抗车辙和疲劳的能力的仪器,该仪器通过作用已知扭矩来测量试样的复数剪切模量和相位角,配合相应软件可进行应变控制(测量其应力)和应力控制(测量其应变),试验结果可用来确定沥青抵抗车辙和疲劳的能力。也可进行温度扫描试验。主要应用于沥青、涂料、食品、化妆品、聚合物、粘结剂、医药、复合材料等行业。通过测量沥青的动态剪切模量G*和相位角s来评价老化和未老化沥青在5-85℃温度范围内的粘性(不可恢复)和弹性(可恢复)性质,预测抵抗车辙和疲劳开裂的能力。
结构原理图
主要技术指标 / technology
1、扭矩范围:10nNm to 150mNm(200、350可选)
2、扭矩分辨率:0.1nNm
3、位移分辨率:10nrad
4、控制方式:应力/应变
5、角速度:0-3--rad/s
6、转速:<10-7 rads/sec to 300 rads/sec
7、振动频率范围:10μ - 10Hz
8、温度范围:-40~100℃±0.1℃
9、工作电源:220V,50Hz
10、设备尺寸:(H*W*D)500*300*400mm
配置清单 / Configuration list
序号 | 名称 | 数量 | 备注 |
一) | 流变仪主机 | 1台 | |
① | 温度控制器 | 1只 | |
② | 制冷系统 | 1套 | |
二) | 测控系统 | 1台 | |
② | 角位移传感器 | 1只 | 光电式 |
③ | 应力传感器 | 1套 | 微型扭矩传感器 |
三) | 沥青专用夹具 | 1套 | 8/25mm |
四) | 计算机控制和处理系统 | ||
① | 微机 | 1台 | 联想台式机,英特尔双核 E5500处理器/2G内存/500G硬盘/DVD/20寸液晶显示器; |
② | 激光打印机 | 1台 | 惠普1007(A4)黑白激光打印机; |
③ | 数据采集和处理软件 | 1套 | 沥青专用测试软件,Windows7/10下运行 |
五) | 附件 | ||
① | 说明书 | 1份 | |
② | 合格证 | 1份 |
