产品简介 / introduce
本机主要用于混凝土温度引起的开裂试机,可以进行多种温控措施条件下,混凝土从浇筑到硬化全过程中其自身温度应力的发展过程,包括应变、热膨胀系数、弹性模量等参数随时间发展的过程,还可以模拟真实气象环境,对自然因素影响下的温度应力和开裂机理进行仿真。该仪器可根据需要设置不同的温度及约束度条件,包括绝热、恒温、设定温升温降过程等,通过混凝土开裂全过程仿真试验,评价混凝土的抗裂性能。
试验软件在WINDOWS 7/XP中文环境下工作,具有强大的数据处理功能,试验条件和试验结果自动存盘,显示、打印符合相关国家标准的随机成组试验数据、试验曲线、试验报告,是广泛适用于水利、矿山、交通、地下工程、冶金、建筑、国防、大专院校、交通运输等行业理想的试验设备。

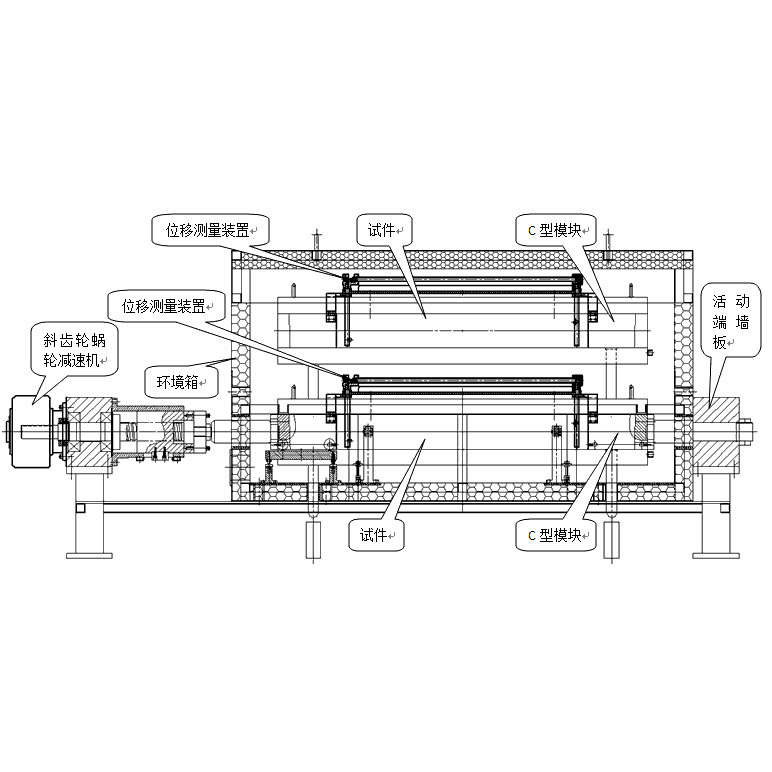

本机由主机(含主辅两个试件模具)、温度环境调节系统,测量控制系统,温度监测系统,电气拖动系统,计算机控制和处理系统组成。
功能:
1)可做绝热温升模式的温度应力试验,绝热温升试验时,以埋入混凝土试件温度传感器采集数据为基准,液体介质跟踪该温度,与试件芯部温度传感器温度保持一致,实现高效均匀的温度跟踪。
2)可做给定模拟温度曲线模式的温度应力试验,温度引导(或温度匹配试验)模式是将已有的温度曲线输入电脑,由电脑软件按照该温度曲线控制时间模板温度,使混凝土试件在此温度条件下进展试验,在试验中再现混凝土的成熟历程。
3)恒温试验模式是设定恒定温度后,进行混凝土试件开裂设定试验。
4)基于以上三种试验温度模式,同时对混凝土试件进行0-100%不同约束度进行约束试验,评价混凝土试件在不同温度模式和约束度条件下的抗裂行为。并可在同一环境下进行混凝土试件无约束状态下的平行试验,对比出同一配合比混凝土在不同约束状态下的物理力学性能。
5)通过给定混凝土试件的温度、受力状态(压或拉),可进行混凝土的受压/受拉徐变试验,确定试验混凝土材料的徐变特性,用于混凝土温度应力发展分析。
设备制造、安装、调试和检验的标准:
1)《混凝土温度应力试验机制造标准-YXQB 2006》(此标准为我公司标准)。
2)《试验机通用技术要求GB/T2611-2007》;
3)《拉力、压力和万能试验机(检定规程)JJG 139-2014》;
4)《普通混凝土力学性能试验方法标准GB/Y 50081-2002》;
主要技术指标 / technology
1、主机形式:双立柱反力框架,约束无约束两个试件,同时进行试验。
2、试件规格尺寸:150x150x1500mm(按实际要求另行设计)
3、轴向加载:拉压双向200KN;测量精度不低于±0.5%示值;控制精度不低于±0.5%示值;应力加载滞后时间≤3S;温度变化30℃时,应力测量精度不低于±1%;长时间工作(如28d)持荷水平维持在±0.05%之内
4、加载速度:0.001-30mm/min
5、变形测量:量程:±1.2mm;直接测定的是混凝土试件的均匀变形,精度:0.001mm;偏差度不超过10%;传感器、石英管支架等受温度变化影响小于0.5μm/℃
6、轴向加载控制方式:应力、变形(位移)闭环控制
7、受力均匀性保证:可移动夹头部分装有可在一定范围内转动的球铰,保证夹头不传递弯剪扭力;偏心影响:±5%/μm;扭矩影响:±10%/μm
8、加载方式:伺服电机减速机滚珠丝杆驱动
9、混凝土埋入构件:传感器(温度、变形)等埋入构件的直径尺寸<1cm
10、试件环境箱:不锈钢材质
11、试件温度控制:-20℃~80℃,测量精度±0.1℃;控温精度高于0.5℃
12、升温降温速率:控温精度高于0.5℃,降温速率大于0.5℃/min
13、加热制冷介质:40%乙二醇水溶液
14、温度模板:不锈钢材质;
15、总功率:15KW,380V*50HZ
16、主机尺寸:(长*宽*高)3500*1200*950mm
